PART4Transformer

실험 2 :단권변압기 (Autotransformer)

이론

단권변압기를 그림 4-6에 나타내었다. 철심에 코일이 감겨있으며, 코일 중간에 하나의 탭을 설치하였다. 만일 교류전압이 단자 A-C에 인가되면, 전체 권선이 감겨진 철심주위에서 자계가 변화하도록 전류가 흐른다. 그리고 이때 단자 B-D의 출력전압은 B-D간의 권선수를 A-C간의 권선수로 나눈 값에 비례한다. 그러므로 B-D가 2000회, A-C가 100회라고 하면 그림 4-6에서 A-C간에 12V가 인가되었을 때 출력은 240V가 될 것이다.

만일 리이드선 B가 습동접점에 연결되었다면, 습동접점이 변하는 경우 B-D간 출력전압은 변하기 쉽다. 이러한 변압기는 가변교류전압이 필요한 실험실등에 적용시키기에 적합하다. 상업적으로 이용할 수 있는 가변단권변압기를 배리액(variac)이라고 부른다.

실험 과정

주의사항
  • a. 입력 전원을 OFF시킨 상태에서 회로를 구성할 것
  • b. 전원이 ON된 상태에서는 연결 Cord를 빼거나 연결하지 말 것
  • c. Transformer의 절연되지 않은 도체에 절대로 손을 대지 말 것
tab1

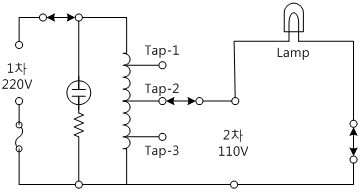

실험 4-2.1 M-04의 Circuit-2에서 그림 4-7와 같이 회로를 구성한다.

1.결선방법(M-04의 Circuit-2에서 그림 4-7과 같이 회로를 구성)
1.전원 결선

Variable Power의 V1 단자와 Circuit-2의 2a와 적색선으로 연결하고 com 단자와 2b 단자간을 흑색선으로 연결한다.

2.계측기 결선

전면 패널의 Multimeter의 High 단자와 Circuit-2의 2c 단자간을 적색선으로 연결하고 Low 단자와 2d간을 흑색선으로 연결한다.

2.결선도
flash

Get Adobe Flash player

3.측정방법

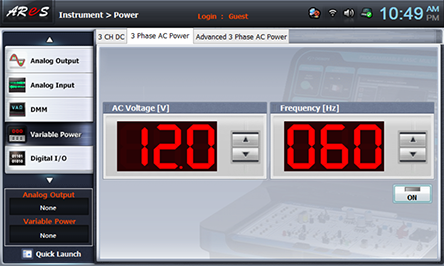

  1. 1Touch LCD 패널의 좌측 메뉴에서variable power 을 선택하고 3 Phase AC Power 탭을 선택한다. arrow를 클릭하여 12.0V가 되도록 한 다음on 클릭하면 AC 12V가 출력된다.

    3PhaseACPower

  2. 2Touch LCD 패널에서 좌측 메뉴에서dmm 을 선택한다.

    Digital Multi Meter 창의 Function에서 avc 클릭하면, Tap-1(2c-2d 간) 전압이 측정된다. 표 4-2 해당란에 기록한다.

    Circuit-2의 2c에 연결된 적색선을 2e로 연결하여 Tap-2(2e-2f 간) 전압을 측정하고 표 4-2 해당란에 기록한다.

    Circuit-2의 2c에 연결된 적색선을 2e로 연결하여 Tap-3(2g-2h 간) 전압을 측정하고 표 4-2 해당란에 기록한다.

  3. 31차 입력전압 10V 일 경우

    Touch LCD 패널의 좌측 메뉴에서variable power 을 선택하고 arrow bottom를 클릭하여 10.0V가 되도록 한다.

    측정방법 2) 과정을 수행하여 전압을 측정하고 표 4-2 해당란에 기록한다.x

    같은 방법으로 1차 전압이 8V, 6V 일 경우 수행하고 표 4-2 해당란에 기록한다.

4.계산

1. 단권변압기에서 1V당 권수를 17T로 하였을 경우 각각의 전압에 대한 권수를 계산하시오.

print

실험 결과 보고서

result
단권변압기 (Autotransformer)
1. 실험 결과표

표 4-2

result_table
1차
입력전압
2차 출력 전압
Tap-1Tap-2Tap-3
12V
10V
8V
6V
2. 검토 및 정리
1) 단권 변압기가 17T/1V 일 경우 각 전압에 대한 권수를 계산하시오.

17T×12V = 204T
Tap 1 = 17T×7.6V= 129.2T
Tap 2 = 17T×6.4V= 108.8T
Tap 1 = 17T×4.0V= 68T

2) 10V, 8V, 6V가 입력되었을 때 각 Tap에 나타난 전압을 계산하여 측정값과 비교하시오.
3) 단권 변압기의 특징과 용도를 설명하시오.
3. 실험 결과에 대해 토의한다.
